交流接觸器是一種利用電磁力與彈簧彈力相配合，實現觸頭接通和分?jǐn)嘁赃_(dá)到控制負載電路通斷的開關裝置， 適用于頻繁操作和遠距離控制，是自動控制電路系統中的重要元件。隨著國民經濟需求和電力工業的增長，交流接觸器的需求持續增長，競爭也日益激烈，為保證產品質量，交流接觸器的測試工作尤其重要。



以下將以某品牌的交流接觸器測試需求為例，詳細介紹艾德克斯提供的交流接觸器測試方案：

開始測試前，我們先了解其工作原理：當交流接觸器的吸引線圈通電后，使靜鐵芯產生電磁吸力，銜鐵被吸合，與銜鐵相連的連桿帶動觸頭動作，使常閉觸頭斷開，常開觸點閉合，兩者是聯動的，接觸器處于得電狀態; 當吸引線圈斷電時，電磁吸力消失，銜鐵在彈簧作用下釋放，使常閉觸頭閉合，常開觸頭斷開，接觸器處于失電狀態；



客戶端測試需求如下：

1. ON/OFF測試：設置ON/OFF交流電壓（額定電壓），起始角90°，終止角0°，ON/OFF兩次，最后OFF。

2. 特性測試：設置電壓（額定電壓），起始角30°，終止角90°，輸出為ON，立即讀取峰值電流，延時500ms，讀取維持電流，維持功耗，最后OFF

3. 吸合電壓的測試：先設置吸合起始電壓（額定電壓的20%），輸出為ON，然后每隔200ms，電壓按照5V步進往上升，升到吸合后，讀取吸合電壓，最后輸出OFF

4. 釋放電壓測試：先設置好釋放起始電壓（額定電壓），輸出為ON，在設置釋放電壓（額定電壓68%）然后每隔200ms，電壓按照5V步進往下降，降到釋放后，讀取釋放電壓；最后輸出OFF



ITECH提供的解決方案：

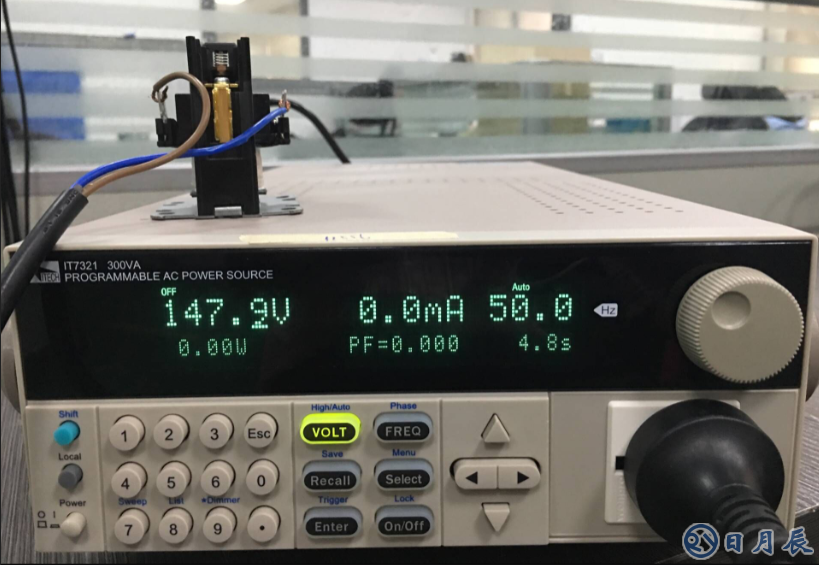

用IT7321的交流電源可以給交流接觸器提供額定工作電壓，實現交流接觸器的接通與斷開，連接電路如圖一所示：



其中：

測試要求（1）（2），可以通過IT7321的面板設定功能實現，該功能可以進行電壓的設置，頻率的設置，起始相位角、終止相位角的設置，可設置相位角的范圍是0-360?



測試要求（3）（4）可以通過IT7321的sweep功能實現，該功能可以設置開始電壓值，終止電壓值，步進電壓值，開始頻率，終止頻率及單步時間，使電源的電壓和頻率按步進階梯型改變，并且在測試結束后，可以顯示最大功率點的電壓，頻率及電流參數。

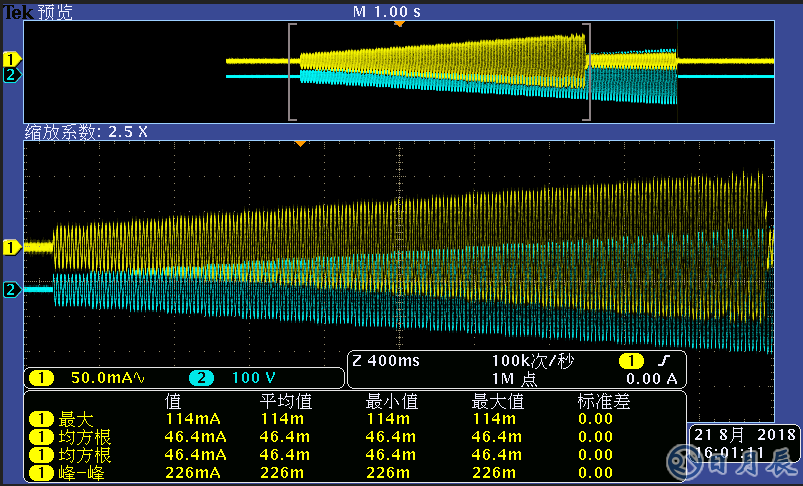

如上測試需求（3）通過IT7321的SWEEP功能，示波器抓取的波形如圖二所示：



結論：

IT7300可編程交流電源系列采用先進的高精密線性放大線路設計，可提供低噪音，高穩定性的輸出，可調相位角功能適用于各類開關機電流沖擊測試及調試整流器，sweep掃描功能應用于各類電力電子產品的效率測試，并能抓取最大功率點的電壓與頻率值，除此外，調光、調速器模擬功能可以對電燈、電機產品進行調光調速測試，用以驗證產品在終端使用者使用調光或調速控制器時的狀況，來判斷是否存在安全隱患；輸入電源的干擾模擬功能，可模擬電源瞬斷，突波，陷波，特定相位角度開啟或關閉，交流正弦波幅值及頻率緩升緩降特性。產品已廣泛應用于電子電機產業、照明、航空、軍工，以及研發品檢單位及工廠生產線測試等領域。
