變壓器磁通的復位

輔助繞組復位

變壓器磁通復位 = = 磁能的泄放 = = 激磁電感續流

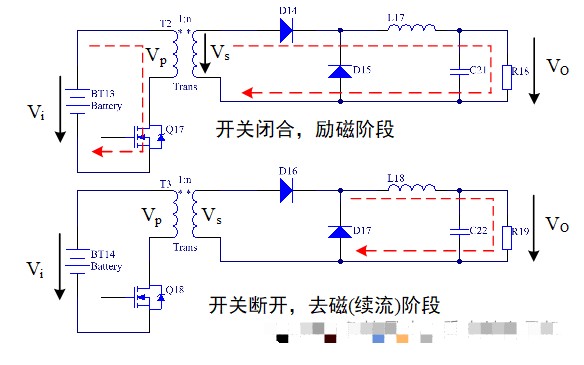

如圖所示，開關閉合，輸入電壓給變壓器激磁電感勵磁，建立磁通;開關關斷，激磁電感電流無處釋放，因此磁芯無法復位。

理想變壓器知識傳遞磁能，本身并不儲存磁能，激磁電感無限大

實際變壓器存在激磁電感

繞組換流時，由于存在漏感，開關電壓尖峰

復位磁能返回電源

RCD鉗位電路復位(正激變換器)

電路如圖所示，RCD復位電容電壓相當于一個小反激電路輸出

RCD鉗位電路具有磁復位的功能

可鉗位原邊繞組及開關電壓

變壓器復位磁通能由電阻Rr消耗

RCD鉗位電路復位(反激變換器)

反激電路理論上可以實現自身復位，通過副邊輸出電壓進行復位，因此不需要磁復位電路。但是變壓器存在漏感，漏感電流同樣需要泄放，否則引起電壓尖峰

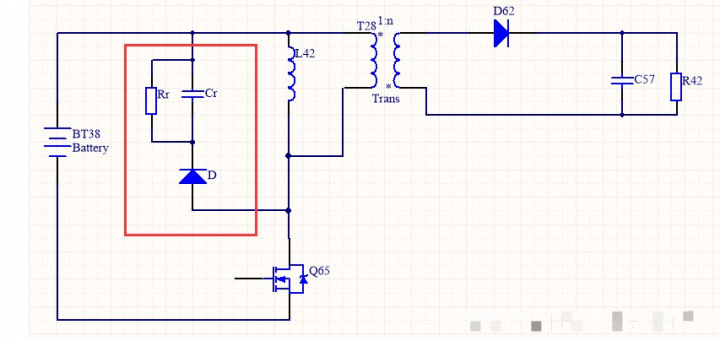

反激電路中的RCD電路用于變壓器漏感磁通的復位

復位磁能由復位電阻消耗

諧波與功率因數校正技術

諧波

電子領域：由非線性器件引起波形失真

電工領域：由負載阻抗引起相位偏移

輸出電容C越大，輸出電壓越穩定，但電流脈沖越窄，THD越大

同樣負載功率下，電流脈沖越窄，電流峰值越大，造成損耗越大

電流波形失真會通過電網阻抗影響電源質量

PFC(功率因數校正)基本原理

功率因數校正的目的：使得輸入電流與輸入電壓波形相同，即使得電流能跟蹤電壓的波形變化

由于輸入電壓為正弦交流，大小在0-Vm之間變化，因此首先需要選擇升壓(Boost)電路，且Vo>Vm

Boost電路CCM工作模式：固定頻率Ts，改變占空比D，控制電感電流平均值跟隨正弦電壓。電感大，電流紋波小，控制復雜，二極管反向恢復。

Boost電路DCM工作模式：固定頻率Ts和導通時間ton，改變斷續時間。因?yàn)閠on固定，電感電流自動上升至與電感電壓成比例的值，之后下降到零，保證電感電流平均值與電壓成比例。電感小，電流紋波最大，控制簡單，沒有二極管反向恢復。

Boost電路CRM工作模式：固定導通時間ton，電感電流自動上升至與電感電壓成比例;之后電流下降為零時，開關管閉合。電感小，電流紋波大，開關管電流過零時導通，二極管過零時關斷，頻率變化。

開關電源基本控制策略

控制的目的

控制目的：

保持輸出穩定。 由于電源電壓和負載的變化，輸出電壓會隨之變化，因此需要對輸出電壓進行控制，以保證輸出電壓的穩定或獲得所需的輸出電壓

實現某種特定功能。 如DC/DC電源的PFC控制，太陽能逆變器的MPPT控制

控制的要求：

輸出穩定

在各種 “干擾”情況下不能失控

對輸出波動的影響小

對干擾的快速響應

被控制量： 輸出電壓，或輸出電流，或輸入電流，或輸入阻抗

控制量： 開關的動作

滯環控制(Bang-Bang)

只需要一個簡單的電壓比較器，成本低

控制策略十分簡單，預制驅動，不需要反饋

穩定性強，只要不超過環寬

開關工作頻率是變化的，環寬越窄，頻率越高;負載變化越快，頻率越高

控制策略本身需要一定的輸出電壓紋波

由于難以幫助電感電壓的伏秒平衡，需要額外電路

具有過流保護功能

恒定導通時間控制

控制簡單，閾值驅動，本身穩定

電路簡單，成本低

通過設定最小關斷時間，保證電感復位

頻率是變化的

控制策略本身需要一定的輸出電壓紋波

本身沒有過流保護功能，因?yàn)闆]有檢測電流峰值

電壓控制模式

直接調節占空比D，控制輸出電壓Vo=D*Vi

電路實現：

采用誤差放大器產生誤差信號

采用振蕩器產生給定頻率脈沖

通過RC充放電電路產生給定斜波電壓

通過比較器將被控量與鋸齒波比較

產生PWM波控制開關占空比

特點：

電壓控制是最傳統的PWM控制

開關頻率固定

簡單的反饋補償網絡以實現精確控制，沒有滯環本身誤差

可能存在控制穩定性問題

如負載較輕，從CCM(線性模型)進入DCM(非線性模型)時存在穩定性問題

電壓控制模式(峰值控制)

電路實現：

電感電流波形(紋波與平均值)與輸入電壓、輸出電壓以及占空比有關

采用誤差放大器產生誤差信號

將電壓控制模式的斜波參考電壓改為電感電流信號

開關峰值電流可以表征輸出電流平均值

特點：

頻率固定

電感電流隨著輸入電壓增加而增加，因此對輸入電壓的變化響應是瞬時的

對負載的變化，要通過電感電流起作用，有延遲

平均電流控制

電路實現：

采用誤差放大器產生電壓誤差信號

采用振蕩器產生給定頻率脈沖

將電壓誤差信號與電感電流信號比較后，再與給定PWM斜波電壓比較

特點：

直接檢測和由平均電流來控制，效果好

需要檢測電感完整波形，檢測復雜，不如峰值電流檢測靈活方便

由于有“平均”環節，抗噪聲能力強

需要高增益放大器，成本高

電源輸出的穩定與調整率

電源穩定性的要求

控制的目的： 提供一個不受干擾的穩定和精確的電源輸出

實現思路： 通過一個高增益控制系統來保證輸出電壓跟隨參考電壓

穩定問題： 對于高增益，很小的誤差信號可能調整很大的輸出電壓，即很“靈敏”，當系統是穩定時，將迫使誤差為零，即輸出電壓很穩定。但是對高增益的閉環反饋系統，系統的控制精度與系統穩定性是一個挑戰，因?yàn)楦咴鲆嬉馕吨鴮ξ⑿〉臄_動都會做出反應

干擾信號特性：

強弱：一般為微小信號，信號越大，說明干擾越強

快慢：任何一個干擾信息可以通過FFT分解為不同頻率的各次諧波的合成，頻率越高，說明干擾越快

穩定性指標： 經過控制系統的反應后，干擾會發生變化

大小變化：增益

相位變化：相移

電源的調整率

負載調整率： 電源負載的變化會引起電源輸出的變化，負載增加，輸出電壓會降低，相反負載減少，輸出電壓升高。好的電源負載變化引起的輸出變化減到最低，通常指標為3%~5%。負載調整率實際上就反應了電源的內阻抗，好的電源輸出接負載時電壓降小。負載調整率=(滿載時輸出電壓-半載時輸出電壓)/額定負載時輸出電壓。

電源調整率： 定義為電源供應器輸入電壓變化時提供其穩定輸出電壓的能力。電源調整率通常以一正常規定負載下，由輸入電壓變化所造成其輸出電壓偏差的百分比，即(Vo(最大)-Vo(最小))/Vo(正常)。
