設計背景：

二進制轉十進制在設計應用中十分的廣泛。尤其在AD轉化中是必須所用到的一個小知識點，學習二進制轉十進制的方法顯的非常的重要。今天就和筆者來學習二進制轉十進制的方法，通過簡單的學習來掌握這么一門知識。

設計原理:

本次的設計主要是一個簡單的二選一數據選擇器，我們的設計主

二進制中只有 0 和 1 兩個狀態，可以表示 0、1 兩種狀態的電 子器件很多，如開關的接通和斷開，晶體管的導通和截止、磁元 件的正負剩磁、電位電平的低與高等都可表示 0、1 兩個數碼。使 用二進制，電子器件具有實現的可行性。

二進制數的運算法則少，運算簡單，使計算機運算器的硬件結 構大大簡化。由于二進制 0 和 1 正好和邏輯代數的假和 真相對應，有邏輯代數的理論基礎，用二進制表示二值 邏輯很自然。電子器件中，所有的數據都是用二進制來表示的。

2. BCD 碼

BCD 碼（Binary-Coded Decimal）亦稱二進碼十進數或二-十進制代碼。用 4 位二進制數來表示 1 位十進制數中的 0~9 這 10 個 數碼。BCD 碼是一種二進制的數字編碼形式，用二進制編碼的十 進制代碼。BCD 碼這種編碼形式利用了四個位元來儲存一個十進 制的數碼，使二進制和十進制之間的轉換得以快捷的進行。

        3. 實現方法

           1) 對 10 求余法

         將需要轉換的數字除以“權”，然后對 10 求余，得出數字各個 位上的數字。例如：8’b1000_0000（10 進制中的 128），將此數 字對 10 求余，得出個位“8”，然后將“8”賦給最低的 4 位。將 此數字（128）除以 10，得出 12（在 FPGA 計算中，自動取整）， 對 10 求余，然后得出十位“2”，把“2”賦給次低的 4 位。將此 數字（128）除以 100，得出 1，對 10 求余，然后得出百位“1”， 把“1”賦給另外的 4 位。這樣就轉換出了 BCD 碼。

        這類方法中，利用了大量的除法和求余，占用了大量的邏輯資 源。但是，實現比較簡單，如果芯片的邏輯資源足夠的話，可以 采取使用這種方法。

        2) 大四加三法

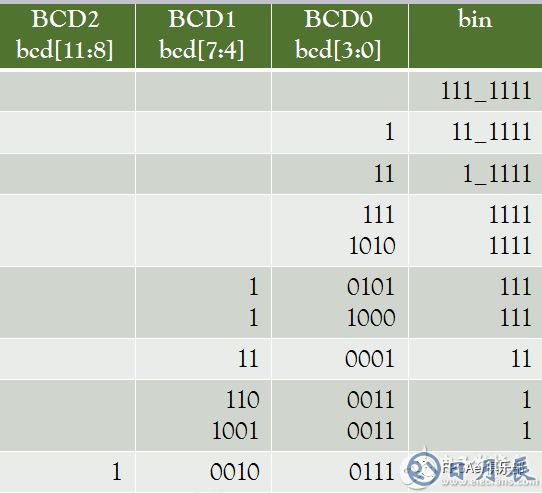

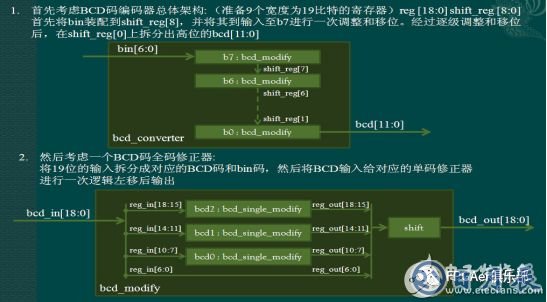

進行移位，然后進行判斷。如果大于四，則加三。最后得出我們想要的 BCD 碼（下述是按照轉換 7 位講解的原理）。

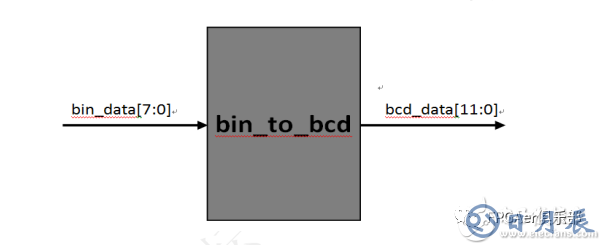

架構圖如下

bin_data[7:0]:輸入的二進制數據。

bin_data[11:0]:輸出的BCD碼（輸入的二進制數據為8位，最大 為8’b1111_1111(255),每四位二進制表示一個BCD碼，故而12位）。

設計代碼:

設計模塊

module bin_to_bcd(bin, bcd);

input [7:0] bin;

output [11:0] bcd;

wire [19:0] shift_reg [5:0];

assign shift_reg[5] = {9'b0,bin,3'b0};

bcd_modify u1(.bcd_in(shift_reg[5]), .bcd_out(shift_reg[4]));

bcd_modify u2(.bcd_in(shift_reg[4]), .bcd_out(shift_reg[3]));

bcd_modify u3(.bcd_in(shift_reg[3]), .bcd_out(shift_reg[2]));

bcd_modify u4(.bcd_in(shift_reg[2]), .bcd_out(shift_reg[1]));

bcd_modify u5(.bcd_in(shift_reg[1]), .bcd_out(shift_reg[0]));

assign bcd = shift_reg[0][19:8];

endmodule

module bcd_modify(bcd_in, bcd_out);

input [19:0] bcd_in;

output [19:0] bcd_out;

wire [19:0] bcd_reg;

bcd_sigle_modify u1(.bcd_in(bcd_in[19:16]), .bcd_out(bcd_reg[19:16]));

bcd_sigle_modify u2(.bcd_in(bcd_in[15:12]), .bcd_out(bcd_reg[15:12]));

bcd_sigle_modify u3(.bcd_in(bcd_in[11:8]), .bcd_out(bcd_reg[11:8]));

assign bcd_reg[7:0] = bcd_in[7:0];

assign bcd_out = {bcd_reg[18:0],1'b0};

endmodule

module bcd_sigle_modify(bcd_in, bcd_out);

input [3:0] bcd_in;

output reg [3:0] bcd_out;

always @ (*)

begin

if (bcd_in > 4)

bcd_out = bcd_in + 3;

else

bcd_out = bcd_in;

end

endmodule

測試模塊

`timescale 1ns/1ps

module tb();

reg [7:0] bin;

wire [11:0] bcd;

initial begin

bin = 255;

#500 bin = 20;

#500 bin = 125;

#500 $stop;

end

bin_to_bcd bin_to_bcd_dut(

.bin(bin),

.bcd(bcd)

);

endmodule

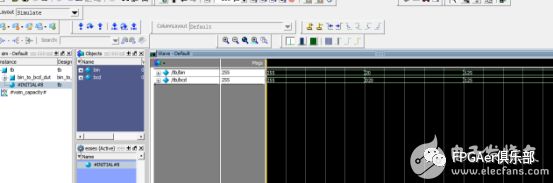

仿真圖:

從仿真中可以看出本次設計的正確性，測試中我們輸出的二進制和為8個1也就是255，轉化為10進制后 按16進制顯示，也就是255，通過驗證設計正確。
